Se adjuntan 3 formatos posibles para el circuito equivalente de un transformador monofásico real:

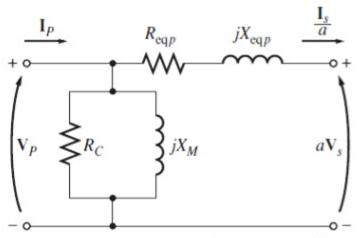

• CE01: el más simplificado de todos; aquí, R_eqP = R_P + a² · R_S || X_eqP = X_P + a² · X_S.

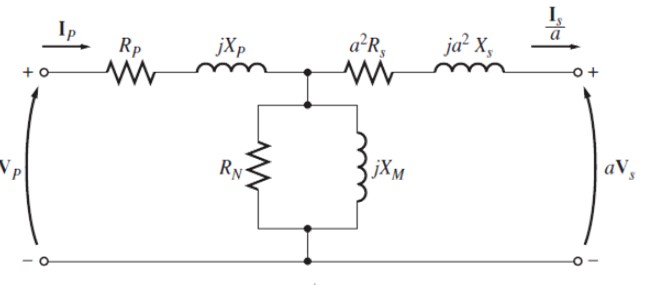

• CE02: en el nodo donde E_P = a · E_S, se conectan ficticiamente el primario y el secundario.
• CE03: es el más parecido a la realidad, incluye el modelo de un transformador ideal.

Los siguientes son los datos para el circuito equivalente de un transformador rural monofásico de 10 kVA, 7,62/0,231 kV/kV, P₀ = 45 W, P_k = 290 W, U_CC(%) = 4,5 % (IRAM 2269 según https://www.tadeoczerweny.com.ar/transformadores-rurales/):

• R_P = 84,30 Ω
• R_S = 77,50 mΩ
• X_P = 100 Ω
• X_S = 91,9 mΩ
• R_C = 1290 kΩ
• X_M = 146 kΩ
• RL = 5 Ω (resistencia de carga cuando se están entregando 10 kW de potencia activa en el secundario)

Identifique las 3 (tres) situaciones posibles:

1. Vacío (o sea, para tensión nominal en el primario y con secundario abierto)
2. Cortocircuito a tensión reducida (o sea, R_L = 0 aplicando U_CC(%) · V_P)
3. Plena carga/carga nominal (o sea, para tensión nominal en el primario y con la R_L dada conectada en el secundario)

Para cada situación, reemplace estos valores y calcule lo siguiente

1. Todas las corrientes (primario, secundario y cada uno de los dos elementos de la rama en paralelo)
2. Todas las tensiones (en el primario, a bornes de la rama paralelo y en el secundario)
3. La potencia disipada en cada una de las resistencias del circuito

NOTAS:

• Conviene comenzar por el formato más sencillo de todos e ir avanzando en la complejidad
• Ayudaría mucho que se implementen estos cálculos en algún simulador de circuitos como QUCS, Multisim, PSpice, Proteus, etc.
